كود المنتج: CEI-CTS / CTS-L / CTS-P / CTS-T
سلم الكابلات
Cable Tray System
أنظمة حمل وإدارة الكابلات من أنواع Tray وLadder وTrunk. تشطيبات جلفنة بالغمس الساخن أو طلاء بودرة. مجموعة كاملة من التوصيلات.
المواد
ISO 9001:2015SMACNADW144مصر
الوصف
وصف المنتج

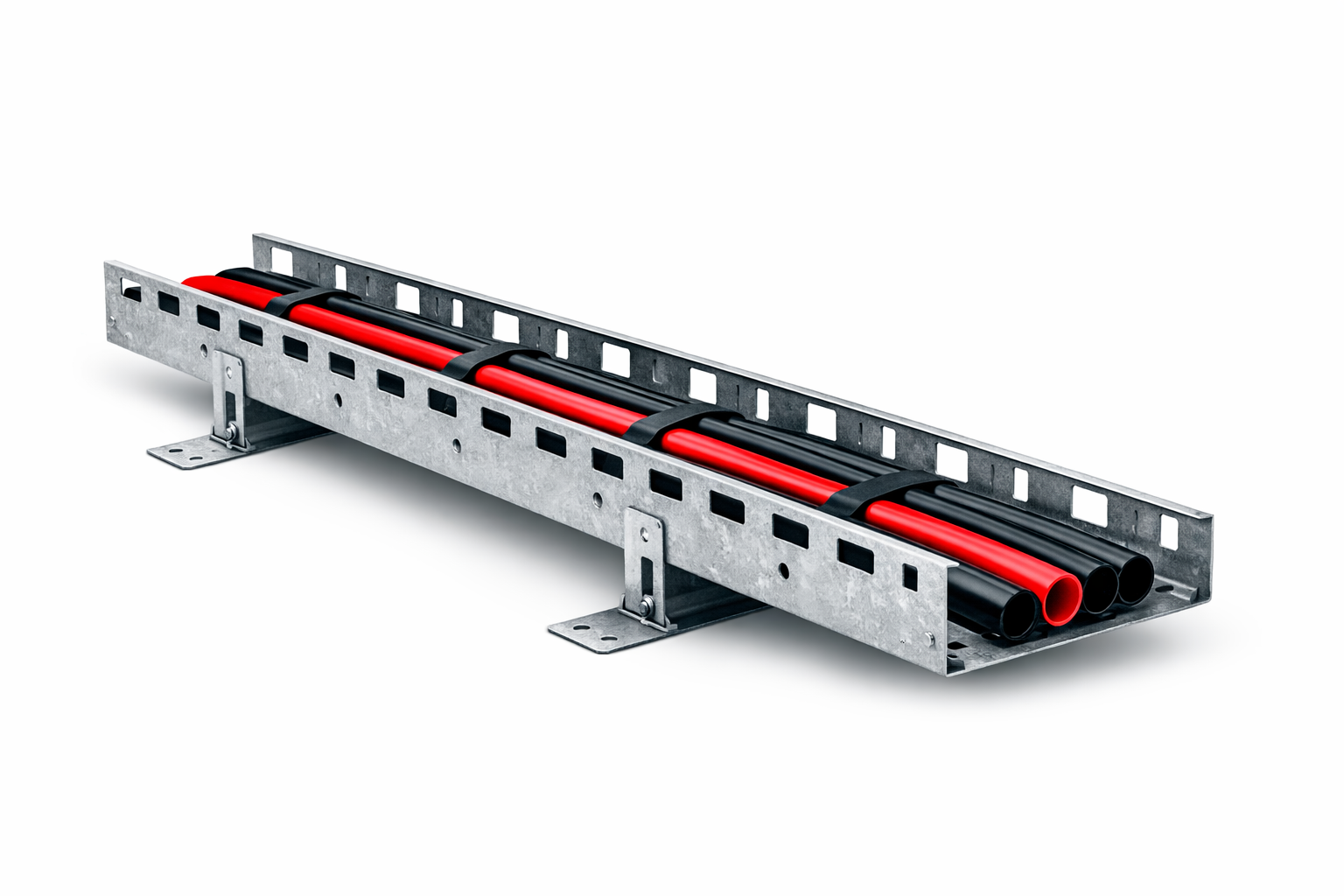

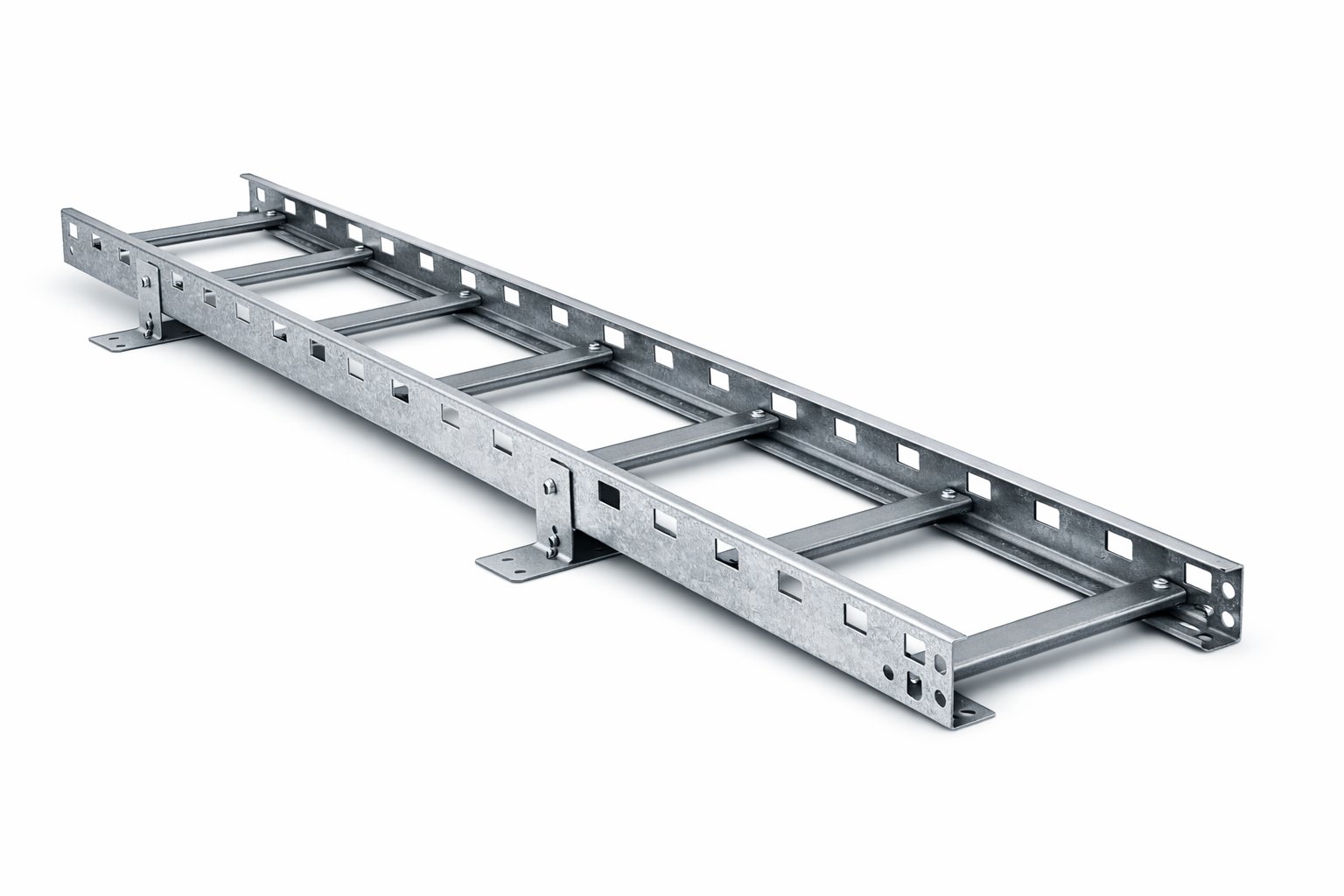

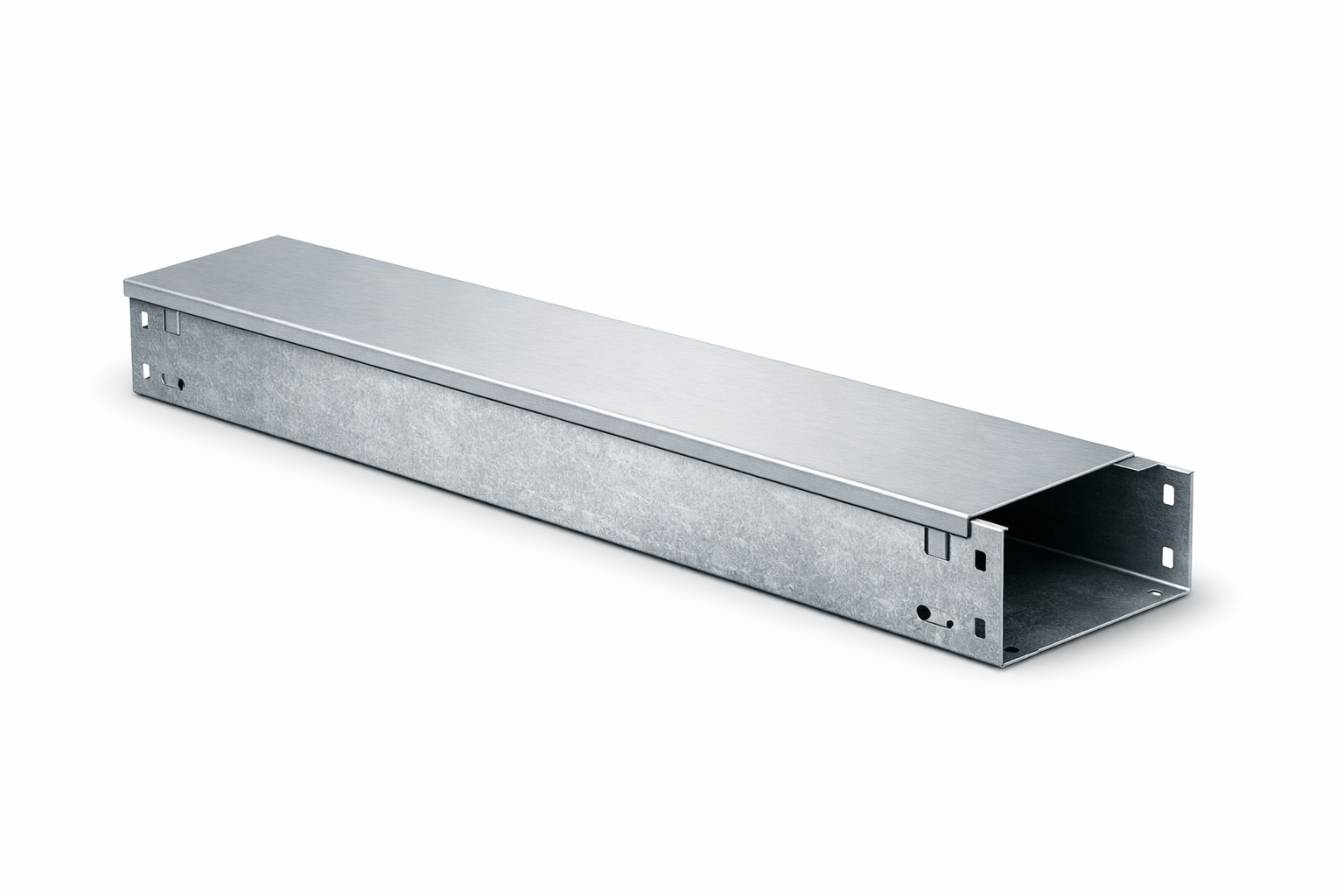

أنظمة سلم الكابلات من كاسل توفر توجيه منظم ودعم لكابلات الطاقة الكهربائية والبيانات والاتصالات في المباني التجارية والصناعية. متوفرة بأنواع السلم والصينية المثقبة وقنوات الأسلاك.
Full System
Complete range of trays, ladders, trunking وall fittings — single source لـ entire cable management.
Heavy Load
Up إلى 150 kg/m load capacity — supports power, data وfibre optic cables simultaneously.
Corrosion Resistant
Hot-dip galvanized أو صلب مقاوم للصدأ options — suitable لـ outdoor, industrial وmarine environments.
Easy Assembly
Splice plates وbolted connections — no welding required on site لـ fast installation.
معتمد ISO 9001:2015
نظام إدارة الجودة معتمد من IGC يغطي جميع مراحل الإنتاج.
متوافق مع SMACNA وDW144
مُصنَّع وفق أحدث إصدار من معايير SMACNA وDW144 الدولية.
أحجام مخصصة متاحة
الأبعاد غير القياسية مُصنَّعة وفق مواصفات المشروع.
معتمد من كبار الاستشاريين
مقبول من دار الهندسة وECG وSYSTRA وخطيب وعلمي وأكثر من 25 استشاري.
المواصفات
المواصفات التقنية
| المعامل | القيمة | الوحدة |
|---|---|---|
| المادة | Pre-galvanized steel / Hot-dip galvanized / Stainless steel 304/316 | — |
| Sheet السماكة | 1.0mm / 1.2mm / 1.5mm / 2.0mm | mm |
| Tray Widths | 50 / 100 / 150 / 200 / 300 / 400 / 500 / 600mm | mm |
| Side Rail Height | 25 / 50 / 75 / 100mm | mm |
| القياسي Length | 3000mm per section | mm |
| Load Capacity | Up إلى 150 kg/m (depending on width وsupport span) | kg/m |
| Support Span | 1.5m / 2.0m / 2.5m / 3.0m | m |
| Rung Spacing (Ladder) | 250mm / 300mm centres | mm |
| Perforation (Perforated) | Oblong slots — 25×12mm | mm |
| Fittings | Bends, tees, crosses, reducers, risers, couplers | — |
| التشطيب | Pre-galvanized / Hot-dip galvanized / دهان بودرة / SS | — |
| المطابقة | IEC 61537 / NEMA / Egyptian Electrical Code | — |
التطبيقات
مجالات التطبيق
Commercial building cable routing
Industrial plant cable management
Power plant cable support
Data center cable organization
Hospital وhealthcare wiring
Infrastructure tunnel cable runs
