كود المنتج: CEI-BD / BD-GI / BD-AL

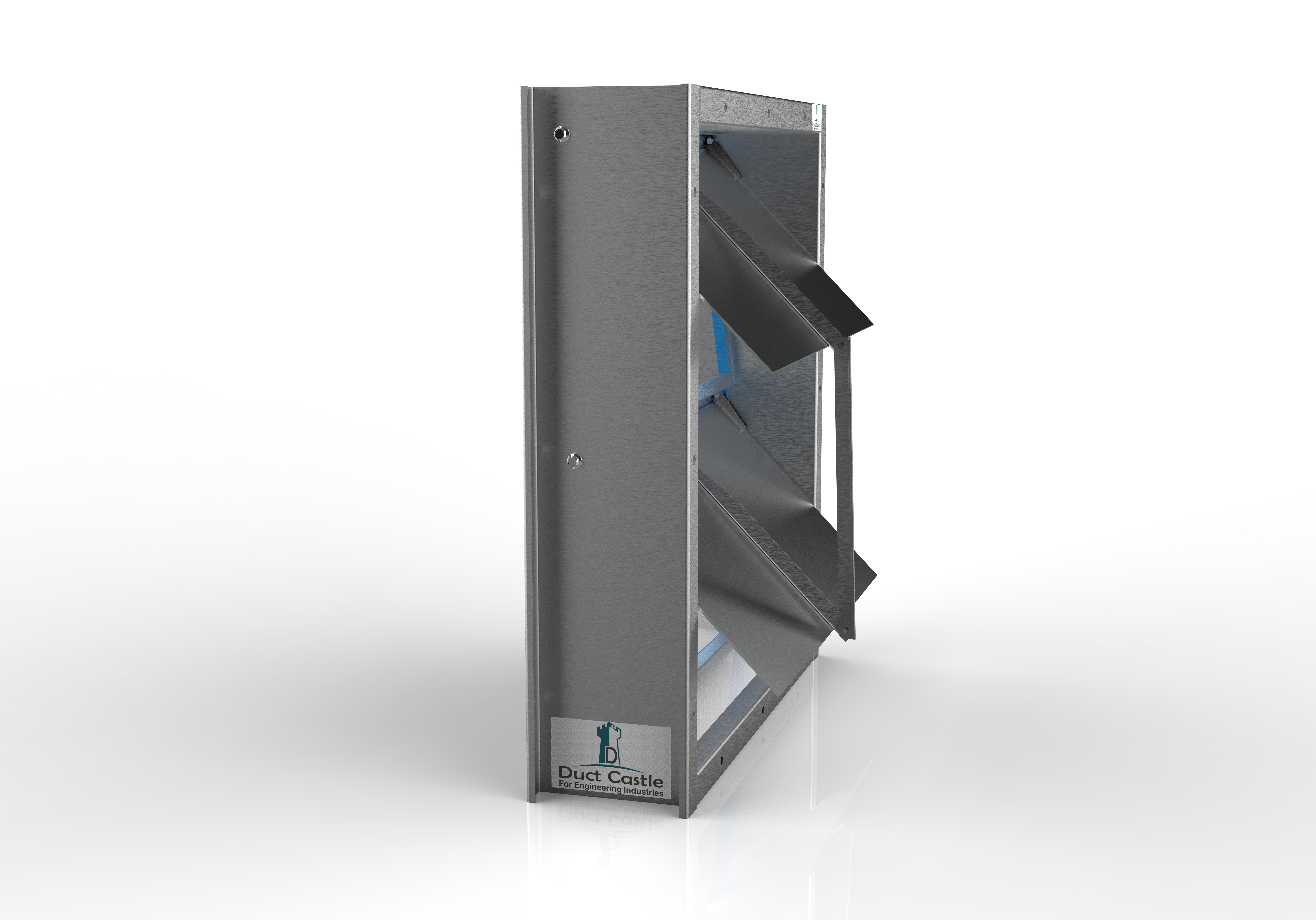

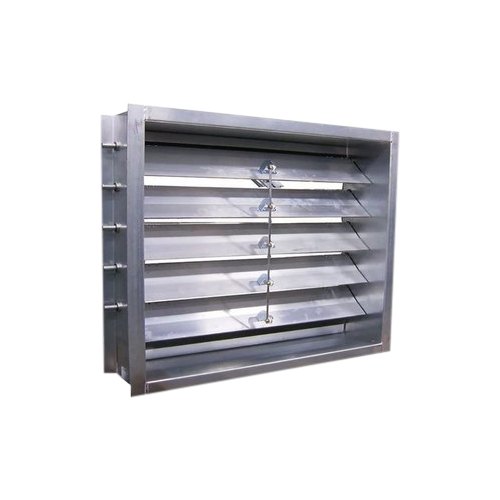

صمامات منع الارتداد
Back Draft Dampers
صمامات تعمل بالجاذبية لمنع تدفق الهواء العكسي. تصميم بريش بنابض أو متوازن. تُستخدم في عادم المطابخ وتهوية الحمامات.
المواد
ISO 9001:2015SMACNADW144مصر
الوصف
وصف المنتج
صمامات منع الارتداد من كاسل تمنع تدفق الهواء العكسي في أنظمة التهوية والعادم. تفتح الشفرات للسماح بتدفق الهواء في اتجاه واحد وتُغلق تلقائياً بالجاذبية عند توقف المروحة.
منع التدفق العكسي
شفرات تعمل بالجاذبية تُغلق بإحكام عند توقف المروحة — دون تسرب هواء خارجي أو تكثيفioned air loss.
شفرات فائقة الخفة
شفرات ألومنيوم رفيعة تُفتح بأقل ضغط هواء — مقاومة ضئيلة للتدفق الطبيعي airflow.
ختم مطاطي
حشية نيوبرين يوفر ختم محكم للهواء في وضع الإغلاق — دون تسرب للهواء.
أفقي وعمودي
خيار مساعد بنابض متاح لـ التركيب الأفقي للمجاري حيث الجاذبية وحدها غير كافية.
معتمد ISO 9001:2015
نظام إدارة الجودة معتمد من IGC يغطي جميع مراحل الإنتاج.
متوافق مع SMACNA وDW144
مُصنَّع وفق أحدث إصدار من معايير SMACNA وDW144 الدولية.
أحجام مخصصة متاحة
الأبعاد غير القياسية مُصنَّعة وفق مواصفات المشروع.
معتمد من كبار الاستشاريين
مقبول من دار الهندسة وECG وSYSTRA وخطيب وعلمي وأكثر من 25 استشاري.
المواصفات
المواصفات التقنية
| المعامل | القيمة | الوحدة |
|---|---|---|
| مادة الإطار | صلب مجلفن 1.0mm / ألومنيوم 1.2mm | — |
| مادة الشفرة | صفيحة ألومنيوم — خفيف الوزن للتشغيل بالجاذبية | — |
| إحكام الشفرة | مطاط أو neoprene gasket — محكم عند الإغلاق | — |
| التشغيل | تعمل بالجاذبية — opens مع airflow pressure | — |
| خيار النابض | شفرات محملة بنابض للتركيب الأفقي | — |
| الأشكال | مستطيل / دائري | — |
| الأحجام المستطيلة | 150×150 إلى 1200×600mm | mm |
| الأحجام الدائرية | Ø100 إلى Ø630mm | mm |
| التركيب | داخل المجرى / حائط / سقف | — |
| ضغط الفتح | 2-5 Pa (قابل للضبط مع counterweight) | Pa |
| التشطيب | تشطيب مطحنة / دهان بودرة | — |
| المطابقة | SMACNA / ASHRAE | — |
التطبيقات
مجالات التطبيق
مخارج مراوح الشفط
مجاري شفاطات المطبخ
شفط الحمامات
نهاية تهوية النشافة
شفط غرف المولدات
حماية مأخذ الهواء النقي
ضمان الجودة
الاختبارات والشهادات
ISO الشهادات
شهادات ISO الدولية
ISO 9001:2015
ISO 14001:2015
OHSAS 18001
معايير دولية
SMACNA · DW144 · IGC · UL
SMACNA
DW144
IGC
UL
اختبار المجاري
اختبارات تسرب وضغط وفق معايير SMACNA وDW144.
اختبار المجاري 1
اختبار المجاري 2
Duct Test 03
اختبارات الهواء
اختبارات سرعة وتوزيع الهواء.
اختبار الهواء 1
Air اختبار 2
